Diseño y Ensamble de Tableros Eléctricos Industriales

Fabricamos tableros de control eléctrico completos: desde el diseño en EPLAN hasta el ensamble, cableado y documentación técnica. Tableros PLC, MCC, centros de carga y potencia bajo normativa IEC y NFPA para plantas industriales en Querétaro y el Bajío.

Solicitar Cotización 💬 WhatsApp

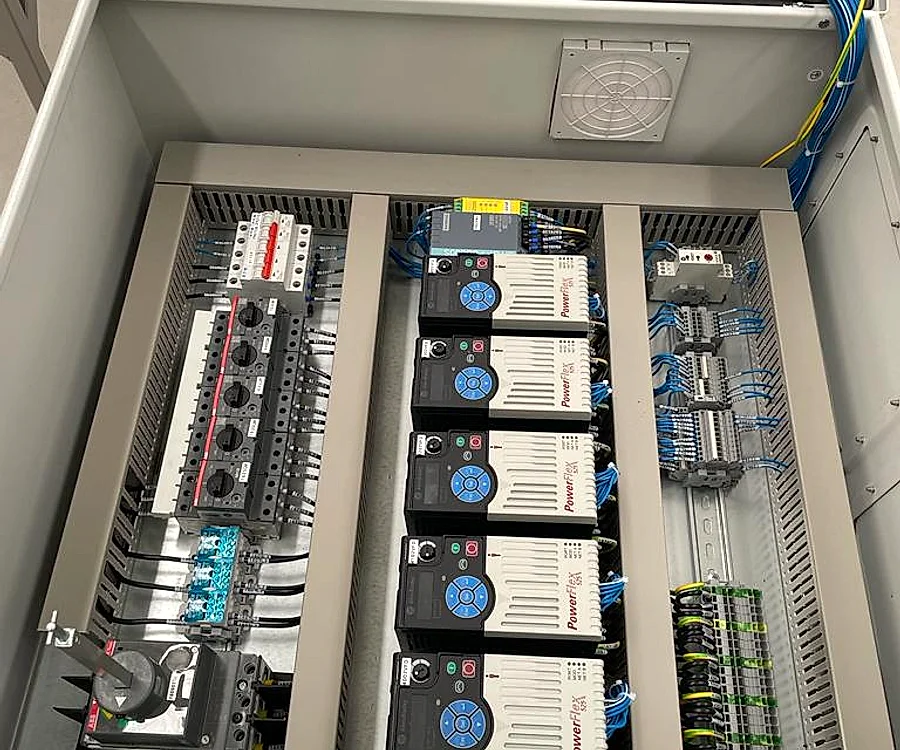

Tablero eléctrico industrial con variadores Allen-Bradley PowerFlex fabricado por KALB-TECH Querétaro
Tablero con variadores PowerFlex — Allen-Bradley
Ensamble de tablero eléctrico con módulos Balluff y cableado de señales en KALB-TECH
Ensamble en proceso — Módulos Balluff
+80
Tableros fabricados y entregados en el Bajío
EPLAN
Diseño eléctrico inteligente con generación automática de BOM
IEC / NFPA
Normativa aplicada en cada proyecto desde el diseño
Llave en mano
Diseño, fabricación, programación y puesta en marcha
Lo que fabricamos

Tipos de Tableros que Diseñamos

Cada tablero se diseña a medida del proceso del cliente, seleccionando los componentes óptimos para confiabilidad, mantenibilidad y cumplimiento normativo.

🖥️

Tablero de Control PLC y HMI

Gabinetes con PLC Siemens, Allen-Bradley o Beckhoff, pantalla HMI, fuentes de 24VDC, módulos de E/S y terminales de campo. El núcleo de cualquier sistema automatizado.

PLCHMIE/S remotas
⚡

Tablero de Potencia con Variadores

Gabinetes con variadores de frecuencia Allen-Bradley PowerFlex, Danfoss VLT, ABB ACS o Siemens Sinamics. Arrancadores suaves y protecciones de motor integradas.

PowerFlexVLTSinamics
🔌

Centro de Control de Motores (MCC)

MCC de baja tensión con arrancadores directos, DOL, soft starters o variadores. Sección de medición, protección general con interruptor principal y barras de cobre.

MCCBarra colectoraProtección
📡

Tablero de Distribución y Fuerza

Centros de carga industriales, tableros de distribución de 480V/220V, interruptores termomagneticos, relevadores de protección y medidores de energía Schneider o ABB.

480V220VMedición
🛡️

Tablero de Seguridad (Safety)

Circuitos de seguridad con relés de seguridad Pilz o Schmersal, paros de emergencia, cortinas de luz, enclavamientos y supervisión de acceso conforme a ISO 13849 SIL-2.

PilzSIL-2ISO 13849
🌡️

Tablero de Instrumentación

Gabinetes para señales analógicas de transmisores de temperatura, presión y flujo. Barreras Zener, transmisores 4-20mA, fuentes de alimentación de campo y terminales de alta densidad.

4-20mABarreras ZenerHART
Nuestro proceso

De la Idea al Tablero Listo para Instalar

1

Especificación Técnica

Levantamiento de cargas, voltajes, corrientes, protocolos de comunicación y normativa requerida. Definimos la arquitectura del tablero antes de diseñar.

2

Diseño en EPLAN

Diagramas unifilares, esquemas de control y potencia, layout del gabinete, lista de materiales y numeración automática de conductores según IEC 81346.

3

Ensamble y Cableado

Montaje en riel DIN, canaletas, cableado con numeración y etiquetas de conductor, ferules terminados en prensa hidráulica y pruebas eléctricas de continuidad.

4

FAT y Entrega

Prueba FAT en nuestro taller antes de entregar. Entrega con planos As-Built en PDF y DWG, BOM final y certificado de pruebas. Soporte post-entrega incluido.

Tablero de control para conveyors con variadores Allen-Bradley PowerFlex — proyecto KALB-TECH Querétaro
Proyecto real

Tablero con Variadores PowerFlex

Gabinete de control para sistema de conveyors con múltiples variadores de frecuencia Allen-Bradley PowerFlex 525. Diseño compacto con ventilación forzada y organización por zonas de voltaje.

  • 5 variadores Allen-Bradley PowerFlex 525 para control de velocidad por zona
  • Interruptor principal ABB con bloqueo de seguridad (lockout/tagout)
  • Módulo de comunicación EtherNet/IP para PLC Allen-Bradley
  • Termistor y ventiladores de circulación para refrigeración de variadores
  • Terminales de campo organizadas con numeración IEC y ferules
  • Cableado en canaleta con separación física IT/OT y fuerza/control
Ensamble de tablero eléctrico industrial con módulos Balluff y terminales en proceso en KALB-TECH
Proyecto real — en proceso

Tablero con Módulos Balluff

Tablero de control con módulos de E/S remotas Balluff en red IO-Link, conectados al PLC maestro vía PROFINET. Permite reemplazar hasta 32 señales de sensor/actuador con un solo cable CAT5e.

  • Módulos Balluff BNI para E/S remotas IO-Link sobre PROFINET
  • Terminales Phoenix Contact con puente de numeración automática
  • Canaletas Panduit PVC ranuradas separadas por voltaje y función
  • Fuentes de 24VDC SITOP Siemens redundantes con diodo de decoupling
  • Cableado de señales azul 0.5mm² y de alimentación negro 1.5mm² numerado
Galería de proyectos

Tableros Fabricados por KALB

Tablero con variadores PowerFlex Allen-Bradley para sistema de conveyors
Tablero variadores PowerFlex — Conveyor
Tablero con módulos Balluff IO-Link y cableado estructurado
Tablero Balluff IO-Link — PROFINET

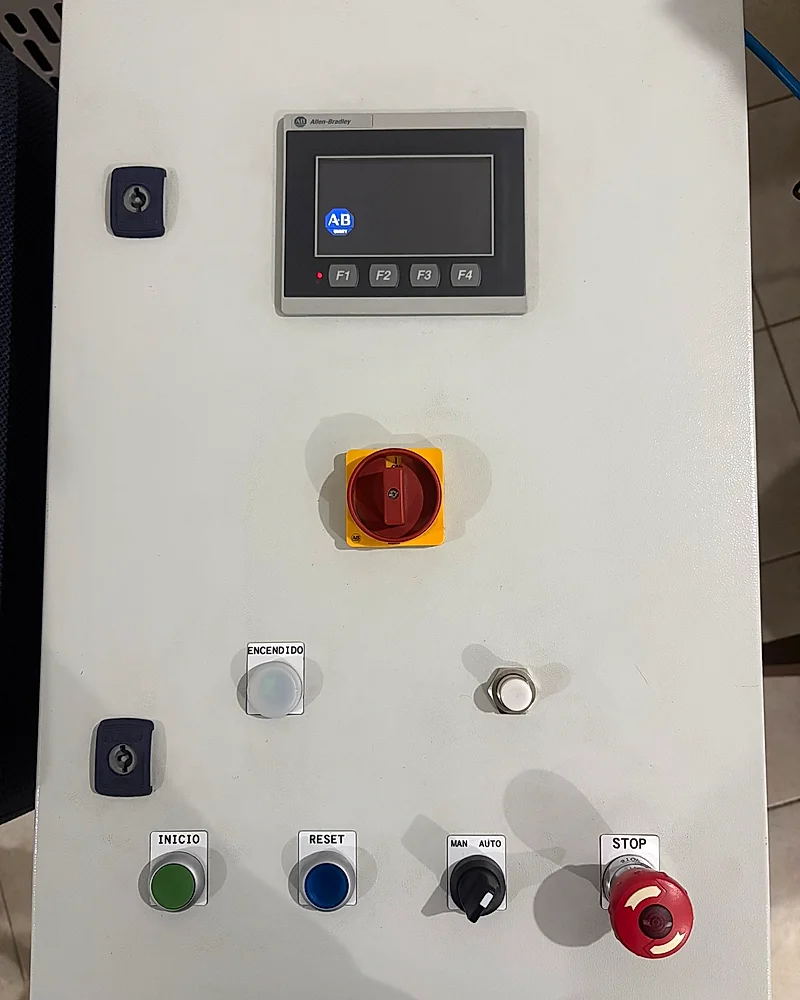

Tablero de control con PLC Allen-Bradley y HMI PanelView para proceso industrial
Tablero PLC + HMI — Allen-Bradley
Tablero con variadores Danfoss VLT y PLC Siemens S7-1200 para línea de producción
Tablero Danfoss VLT + Siemens S7-1200

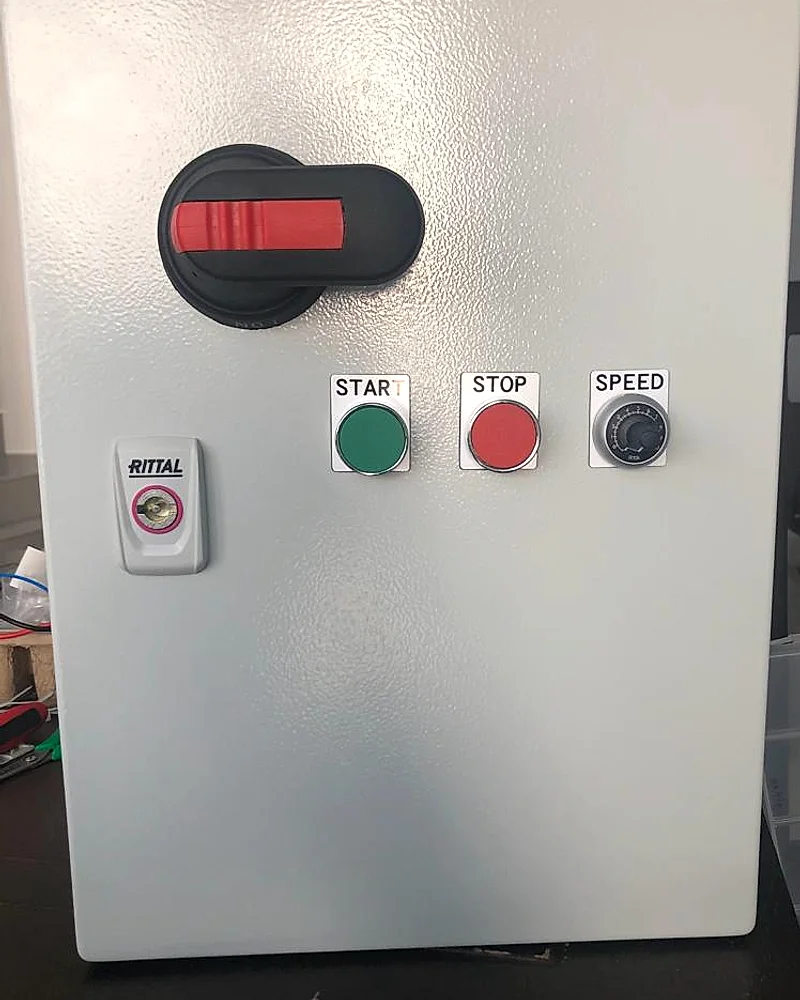

Gabinete estándar Rittal con botonera START-STOP y control de velocidad para conveyor
Gabinete Rittal — Control de velocidad

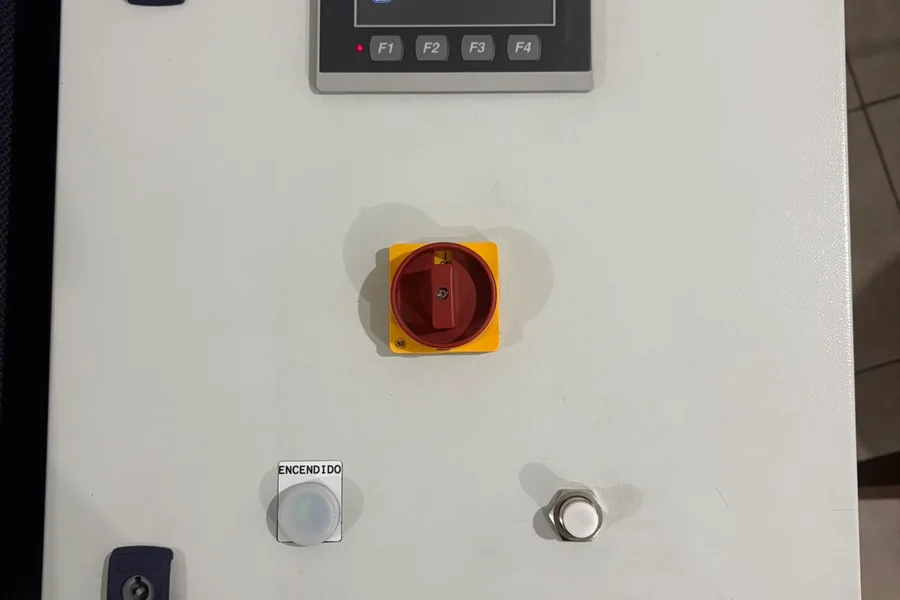

Panel de control Allen-Bradley con HMI PanelView y botonera industrial
Panel Allen-Bradley HMI + Botonera
Normativa aplicada

Diseñamos bajo Estándares Internacionales

Cumplir con la normativa no es opcional — protege al operador, facilita la exportación y reduce la responsabilidad del integrador y el cliente.

IEC 60204-1

Seguridad eléctrica en maquinaria. Define requisitos de diseño, componentes y pruebas para tableros de control.

NOM-001-SEDE

Normativa mexicana de instalaciones eléctricas. Requerida para plantas operando en territorio nacional.

NFPA 79

Código eléctrico para maquinaria industrial. Requerida para clientes con maquinaria destinada a EE.UU. o Canadá.

IEC 81346

Sistema de designación de referencia. Define la nomenclatura y numeración de componentes, cables y conductores.

Preguntas frecuentes

Dudas sobre Tableros Eléctricos

¿Qué normativa siguen para el diseño de tableros?
Trabajamos bajo normativa IEC 60204-1 (seguridad en maquinaria eléctrica), NOM-001-SEDE para instalaciones en México, NFPA 70 y NFPA 79 cuando el cliente lo requiere para exportación. La simbología y numeración de conductores siguen la norma IEC 81346.
¿Entregan planos eléctricos completos con el tablero?
Sí. Entregamos el juego completo de planos As-Built en formato PDF y DWG/EPLAN: diagrama unifilar, diagrama de control, layout del tablero, lista de cables, BOM y etiquetado de conductores. Esto facilita el mantenimiento futuro y es un requerimiento de cualquier auditoría de seguridad.
¿Fabrican tableros con EPLAN Electric P8?
Sí. Utilizamos EPLAN Electric P8 para el diseño con símbolos inteligentes, cross-references automáticas y generación automática de la lista de materiales. Esto reduce errores de diseño y agiliza la cotización y fabricación.
¿Cuánto tiempo tarda la fabricación de un tablero?
Un tablero de control estándar con PLC y HMI puede entregarse en 3-4 semanas desde la aprobación del diseño. Un MCC o tablero de potencia de media tensión puede requerir 6-10 semanas. Siempre compartimos un cronograma detallado con hitos de aprobación.
¿Son integradores completos o solo fabrican el tablero?
Somos un integrador llave en mano: diseñamos el tablero, lo fabricamos, programamos el PLC y el HMI, y hacemos la puesta en marcha en sitio. El cliente trata con un solo proveedor responsable de todo el sistema, lo que simplifica la gestión del proyecto y elimina el "finger pointing" entre proveedores.

¿Necesitas un Tablero
a la Medida de tu Proceso?

Compártenos tus especificaciones técnicas o simplemente descríbenos el proceso. En 24 horas te enviamos una propuesta con layout, listado de materiales y costo estimado.
